Motorisation portail battant Marantec - COMFORT 516 - 2 Battants

Motorisation Marantec COMFORT 516 - Pack 2 battants
Marantec référence 102304
Motorisation pour portails battants + Armoire de commande déportée X52

Composition du pack COMFORT 516 court - Marantec
Moteurs COMFORT 516 C + Armoire de commande X.52 déportée

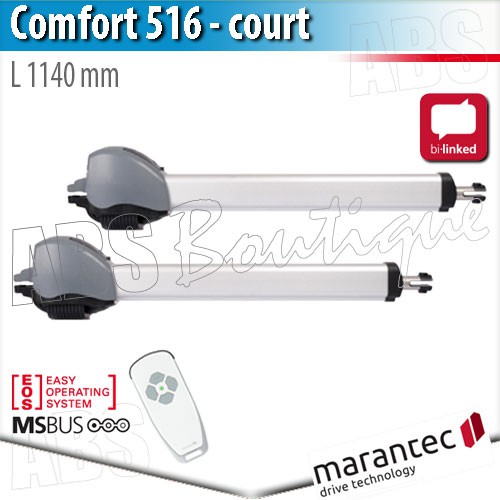

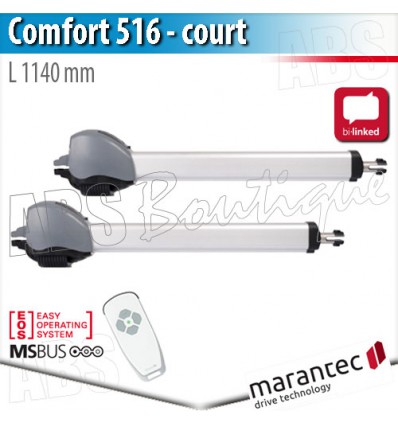

• 2 moteurs Comfort 516 court pré-câblés pour portails battants
• 1 Armoire de commande séparée Control x52
• Attention en 2 battants (sauf Set) le câble de raccordement est à commander en complément
  Nécessaire de montage Article no. 119 661 en complément : Câble de raccordement
• Antenne Digital 921 868 MHz bi∙linked
• Télécommande Digital 663 (3 canaux), 868 MHz bi∙linked
• Équerres pour battant et pilier (galvanisées / bi-chromatées)
• Nécessaire de montage + notice

Données techniques motorisation Marantec Comfort 516

• Largeur des battants (max.) 2,500 mètres
• Hauteur des battants (max.) 2.000 mètres
• Poids des battants (max.) 200 kg
• Pente (max.) 0 %
• Cote e mm 0 à + 160

La motorisation de portail à vérin COMFORT 516 pour 2 battants est constituée de deux têtes opérateurs pré-câblée, d'une armoire de commande séparée Control x.52 avec d'une télécommande digital 663 en 868 MHz (mini-émetteur 4 canaux), d'équerres de fixation pour battant et pilier (galvanisées et bleu chromé) et d'un nécessaire de montage.

L'utilisation de la motorisation à vérin pour portail battant COMFORT 516 est prévue pour un portail à 2 battants (poids maximum = 200 kg), de largeur maximum 2500 mm et de hauteur maximum 2.000 mm.

Pour garantir la stabilité du battant fermé nous préconisons une butée mécanique pour la fin de course. Les données indiquées pour le ou les battants sont uniquement des recommandations pour un portail ayant un fonctionnement aisé. En cas de vents forts, il est nécessaire de vérifier les couples du vent et des moteurs.

La motorisation de portail Marantec COMFORT 516, n'est pas adapté à un usage commercial ou collectif

Caractéristiques mécaniques Comfort 516 Marantec

• Force de pression et de traction (max.) 1000 N
• Couple (max.) – N
• Vitesse (max.) 15 à 20 mm/s
• Angle d’ouverture (max.) 120 °
• Temps d’ouverture (en fonction du battant) 15 à 25 s
• Course utile 413.5 mm

Caractéristiques électriques de la motorisation Comfort 515 Marantec
Pour portails battants à 2 vantaux

• Tension d’alimentation 230 V
• Fréquence 50 Hz
• Absorption de courant 1.7 A
• Consommation en fonctionnement 0.4 kW
• Consommation en veille 3.2 W
• Régime de fonctionnement (durée d’enclenchement) S2 – 5 min
• Tension du moteur 24 V DC
• Tension de l’armoire de commande 24 V DC
• Indice de protection (moteur) IP 44
• Indice de protection (armoire de commande) IP 65
• Classe de protection I
