Moteur Marantec - Comfort 260 + rail SZ 13 - courroie - 2 parties

Moteur pour portes de garage Comfort 260
+ Rail à courroie SZ 13-2
Marantec référence 183471 + 177212
Pack moteur pour motorisation de portes de garage + Rail de guidage SZ 13 SL à courroie

Composition du Pack moteur Comfort 260 + rail SZ 13 SL

• 1 tête moteur Comfort 260

• 2 télécommandes Digital 384 en 868 MHz
• Kit de montage universel pour portes basculantes et sectionnelles
• 1 rail de guidage moteur SZ 13 SL-2

• Compatible avec : portes basculantes, portes sectionnelles, portes battantes et portes coulissantes

Informations générales :

• motorisation de porte de garage adaptée pour des portes basculantes débordantes jusqu’à 3500 mm de largeur,
• pour des portes sectionnelles simple paroi  jusqu’à 5000 mm,
• pour des portes de garage sectionnelles isolées jusqu'à 3000 mm
• poids maximum ne dépassant pas 90 kg.

Le fonctionnement de la motorisation de porte de garage COMFORT 260 de Marantec est prévue pour des rails à chaîne en acier, à courroie crantée ou avec des rails à picots.

Cette motorisation de portes de garage est composée d'une tête d'opérateur et de deux émetteurs DIGITAL 384, 4 canaux en 868 MHz, d'un Kit de montage universel pour portes de garage basculantes et portes de garage sectionnelles

Rail de guidage SZ 13 SL à courroie en deux parties
Motorisations de porte de garage Marantec

Le rail moteur SZ 13 à courroie de Marantec est un rail de guidage autoportant en acier avec entraînement par courroie, chariot de guidage et tension de la chaîne automatique, deux éléments, prémonté, nécessaire de montage.

• Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 3250 mm de hauteur
• Portes sectionnelles à ferrure L ou Z (ressorts de torsion à l'arrière ou ressorts de traction situés dans les montants) jusqu'à 3125 mm de hauteur
• Portes Berry basculantes débordantes jusqu'à 3500 mm de hauteur.

Fonctions de la motorisation pour portes de garage Comfort 260 Marantec

• Économiseur d'énergie intégré,
• Technique du point de référence,
• Fin de course électronique,
• Phases d'amorti lors des démarrages et arrêts,
• Sécurité anti-effraction,
• Arrêt sur obstacle,
• Limitation du temps de marche,
• Déclenchement rapide de l’intérieur,
• Branchement pour contacteurs à boutons, à clés et digicode,
• Arrêt automatique en Fermeture et Ouverture programmable,
• Ouverture partielle programmable,
• Vitesse de manœuvre programmable,
• Amortis en Fermeture et Ouverture programmable,
• Vitesse d’amorti en Fermeture et Ouverture programmable,
• Éclairage temporisé intégré 3 min (programmable),
• Fermeture automatique programmable,
• Branchement pour fins de course libre de potentiel,
• Possibilité de branchement d’un relais de signalisation libre de potentiel pour : lampe clignotante, contact minuterie, éclairage 3 min, signalisation des positions des fins de course, dispositif d'alarme et annonce des défauts,
• Signalisation des défauts,
• Fonction RAZ, retour à la programmation d'usine.

Fonction du rail de guidage SZ 13 SL à courroie
Rail en deux partie pour moteurs de portes de garage

Le rail de guidage SZ 13 SL à courroie en deux parties de Marantec permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.

Caractéristiques techniques de la motorisation pour portes de garage
Comfort 260 Marantec Fréquence 868 MHz

• Tension d’alimentation : 230 V
• Fréquence nominale : 50/60 Hz
• Absorption de courant : 1,1 A
• Consommation en fonctionnement : 0,25 KW
• Consommation en veille inférieure à 4 W
• Régime de fonctionnement (durée d’enclenchement) KB 2 minutes
• Tension du circuit de commande : 24 V DC
• Protection Tête d’opérateur : IP 20
• Classe de protection II

Caractéristique mécaniques

• Force en traction et poussée : 550 N
• Vitesse de manœuvre : 160 mm par seconde
• Temps d’ouverture (spécifique à chaque porte) : 14 secondes

Caractéristique produits

• Dimensions (Tête d’opérateur) : 190 × 125 × 360 mm
• Températures d'utilisation de la tête opérateur : -20 °C à +60 °C
• Éclairage incorporé (ampoule basse consommation) LED

Caractéristiques techniques du rail moteur Marantec

• longueur hors tout du rail de guidage : 4090 mm
• longueur du rail de guidage + moteur : 4296 mm
• course de levage du rail moteur : 3485 mm
• longueur du rail emballé : 2100 mm

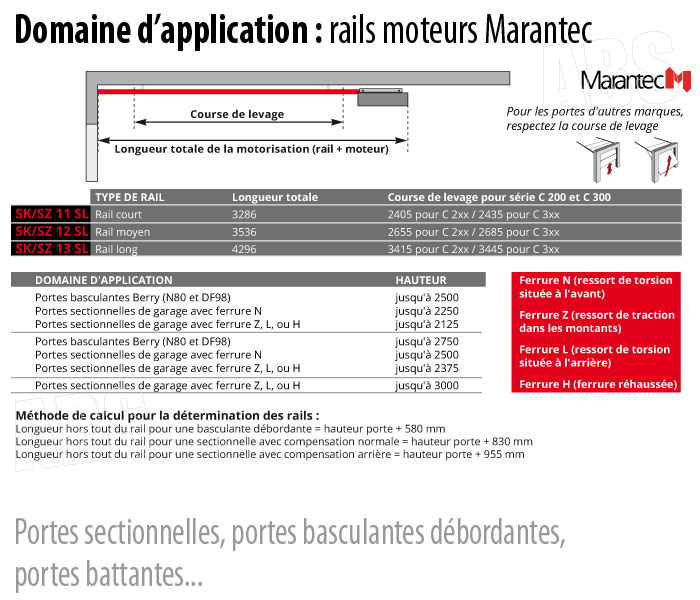

Attention : Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure (emplacement où se situent les ressorts de compensation de votre porte de garage).

Méthode de calcul pour la détermination des longueurs de rails.

• Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580

• Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830

• Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
