Moteur Marantec - Comfort 260 Accu + rail SZ 12 SL - courroie - 2 parties

Moteur pour portes de garage Comfort 260 Accu Marantec
+ Rail à courroie SZ 12 SL-2
Marantec référence 184076 + 177210
Pack moteur pour motorisation de portes de garage

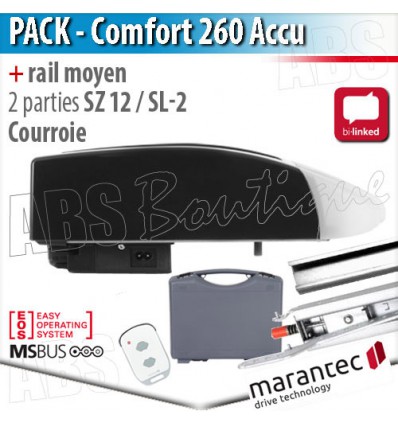

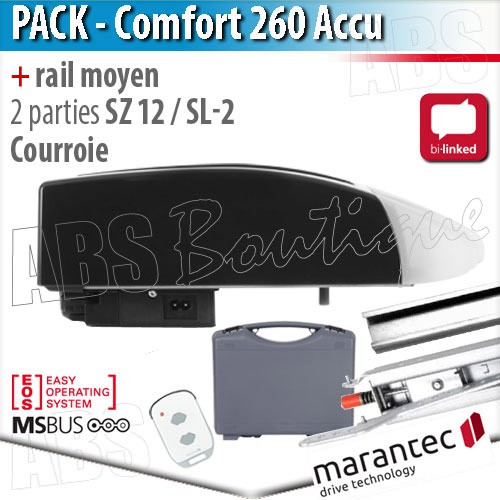

Composition du Pack moteur Comfort 260 Accu + rail SZ 12 SL

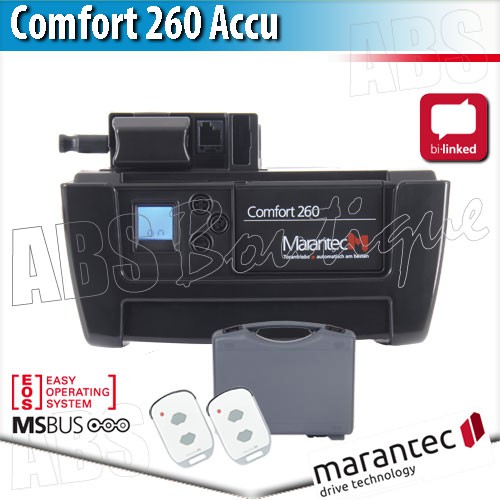

• 1 tête moteur Comfort 260 Accu

• 2 télécommandes Digital 572 en 868 MHz
• Kit de montage universel pour portes basculantes et sectionnelles
• 1 rail de guidage moteur SZ 12 SL-2

Informations générales :

• motorisation de portes de garage adaptée pour des portes basculantes débordantes jusqu'à 3500 mm de largeur,
• pour des portes sectionnelles simple paroi jusqu'à 5000 mm,
• pour des portes de garage sectionnelles isolées jusqu'à 3000 mm
• poids maximum ne dépassant pas les 90 kg.

Le fonctionnement de la motorisation de portes de garage COMFORT 260 Accu Marantec est prévu pour des rails à courroie crantée.

Cette motorisation de portes de garage est composée d'une tête d'opérateur, d'un émetteurs DIGITAL 572, d'un rail de guidage SZ 12 SL en deux parties et d'un Kit de montage universel pour portes de garage basculantes et portes de garage sectionnelles.

Rail de guidage SZ 12 SL à courroie en deux parties
Motorisations de porte de garage Marantec

Le rail moteur SZ 12 à courroie de Marantec est un rail de guidage autoportant en acier avec entraînement par courroie, chariot de guidage et tension de la chaîne automatique, deux éléments, pré-monté, nécessaire de montage.

• Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2500 mm de hauteur
• Portes sectionnelles à ferrure L ou Z (ressorts de torsion à l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2375 mm de hauteur
• Portes Berry basculantes débordantes jusqu'à 2750 mm de hauteur.



Fonctions de la motorisation pour portes de garage Comfort 260 Accu Marantec

• Économiseur d’énergie intégré,
• Technique du point de référence,
• Fins de courses électroniques,
• Phases d’amorti lors des démarrages et arrêts,
• Sécurité anti-effraction,
• Arrêt sur obstacle,
• Limitation du temps de marche,
• Déclenchement rapide de l’intérieur,
• Arrêt automatique en Fermeture et Ouverture programmable,
• Ouverture partielle programmable,
• Vitesse de manœuvre programmable,
• Amortis en Fermeture et Ouverture programmable,
• Vitesse d’amorti en Fermeture et Ouverture programmable,
• Éclairage temporisé intégré 3 min (programmable),
• Fermeture automatique programmable,
• Branchement pour fins de courses libre de potentiel,
• Possibilité de branchement d’un relais de signalisation libre de potentiel pour : lampe clignotante, contact minuterie, éclairage 3 min, signalisation des positions des fins de courses, dispositif d‘alarme et annonce des défauts,
• Signalisation des défauts,
• Fonction RAZ, retour à la programmation d‘usine.

Fonction du rail de guidage SZ 12 SL à courroie
Rail en deux partie pour moteurs de portes de garage

Le rail de guidage SZ 12 SL à courroie en deux parties de Marantec permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.

Caractéristiques techniques de la motorisation pour portes de garage
Comfort 260 Accu Marantec Fréquence 868 MHz

• Tension d’alimentation : 24 V DC
• Capacité de l’accumulateur : 7,2 Ah
• Consommation en fonctionnement : 0,12 KW
• Consommation en veille : 0,05 W
• Régime de fonctionnement/durée d’enclenchement : S2 - 2 min
• Tension du moteur : 24 V DC
• Tension du circuit de commande : 24 V DC
• Alimentation éléments extérieurs : max. 50 mA (24 V DC)
• Protection tête d’opérateur : IP 20
• Protection accu : IP 20
• Classe de Protection : III

Caractéristiques mécaniques

• Force en traction et poussée : 550 N
• Vitesse de manœuvre : 160 mm par seconde
• Temps d'ouverture (spécifique à chaque porte) : 14 secondes

Caractéristique produits

• Dimensions (Tête d’opérateur) : 190 × 125 × 360 mm
• Poids (total) : 7 kg
• Températures d’utilisation de la tête opérateur : -20 °C à +60 °C
• Éclairage incorporé (ampoule basse consommation) LED

Caractéristiques techniques du rail moteur Marantec

• longueur hors tout du rail de guidage : 3330 mm
• longueur du rail de guidage + moteur : 3536 mm
• course de levage du rail moteur : 2725 mm
• longueur du rail emballé : 1725 mm


Attention : Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure (emplacement où se situent les ressorts de compensation de votre porte de garage).

Méthode de calcul pour la détermination des longueurs de rails.

• Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580

• Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830

• Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
