Motorisation portail battant Marantec - COMFORT 515 - 2 Battants

Motorisation Marantec COMFORT 515 - Pack 2 battants
Marantec référence 82662
Motorisation pour portails battants + Armoire de commande déportée X51

Composition du pack COMFORT 515 court - Marantec
Moteurs COMFORT 515 C + Armoire de commande X.51 déportée

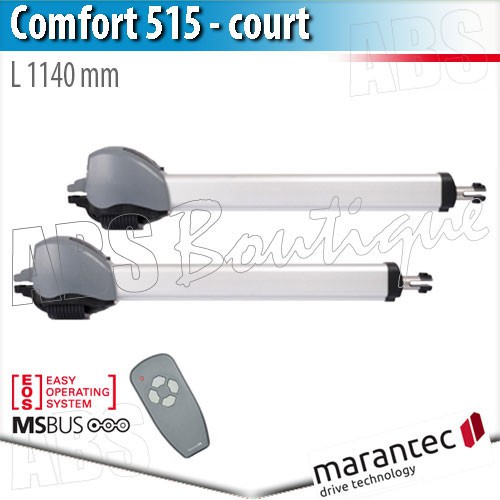

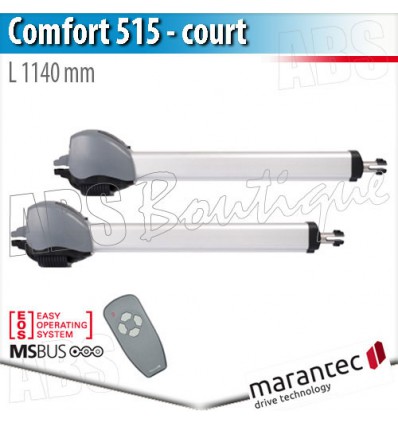

• 2 moteurs Comfort 515 court pré-câblés pour portails battants
• 1 Armoire de commande séparée : Control x.51
• Digital 178 avec embase magnétique, 868 MHz multi-Bit
• Télécommande Digital 384 (4 canaux), 868 MHz Muliti-Bit
• Équerres pour battant et pilier (galvanisées / bi-chromatées)
• Nécessaire de montage + notice

Données techniques motorisation Marantec Comfort 515

• Largeur des battants (max.) 2,500 mètres
• Hauteur des battants (max.) 2.000 mètres
• Poids des battants (max.) 200 kg

• Pente (max.) 0 %
• Cote e mm 0 à + 160

La motorisation de portail à vérin COMFORT 515 pour 2 battants est constituée de deux têtes opérateurs pré-câblée, d'une armoire de commande séparée Control x.51 avec d'une télécommande digital 384 en 868 MHz (mini-émetteur 4 canaux), d'équerres de fixation pour battant et pilier (galvanisées et bleu chromé) et d'un nécessaire de montage.

L'utilisation de la motorisation à vérin pour portail battant COMFORT 515 est prévue pour un portail à 2 battants (poids maximum = 200 kg), de largeur maximum 2500 mm et de hauteur maximum 2.000 mm.

Pour garantir la stabilité du battant fermé nous préconisons une butée mécanique pour la fin de course. Les données indiquées pour le ou les battants sont uniquement des recommandations pour un portail ayant un fonctionnement aisé. En cas de vents forts, il est nécessaire de vérifier les couples du vent et des moteurs.

La motorisation de portail Marantec COMFORT 515, n'est pas adapté à un usage commercial ou collectif

Caractéristiques mécaniques Comfort 515 Marantec

• Force de pression et de traction (max.) 1000 N
• Couple (max.) – N
• Vitesse (max.) 15 à 20 mm/s
• Angle d’ouverture (max.) 120 °
• Temps d’ouverture (en fonction du battant) 15 à 25 s

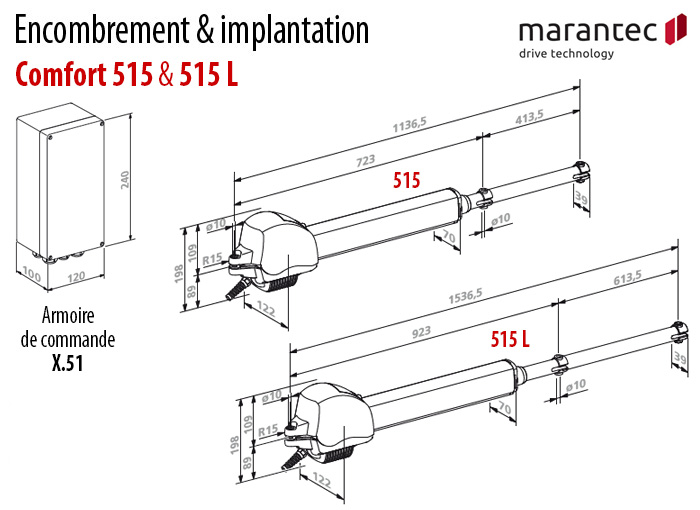

• Course utile 413.5 mm

Caractéristiques électriques de la motorisation Comfort 515 Marantec
Pour portails battants à 2 vantaux

• Tension d’alimentation 230 V
• Fréquence 50 Hz
• Absorption de courant 1.7 A
• Consommation en fonctionnement 0.4 kW
• Consommation en veille 3.2 W
• Régime de fonctionnement (durée d’enclenchement) S2 – 5 min
• Tension du moteur 24 V DC
• Tension de l’armoire de commande 24 V DC
• Indice de protection (moteur) IP 44
• Indice de protection (armoire de commande) IP 65
• Classe de protection I
