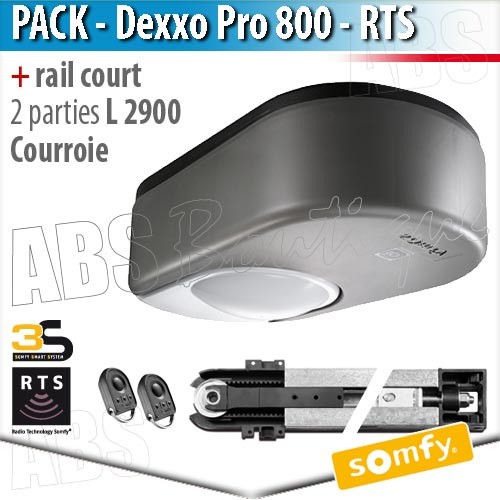

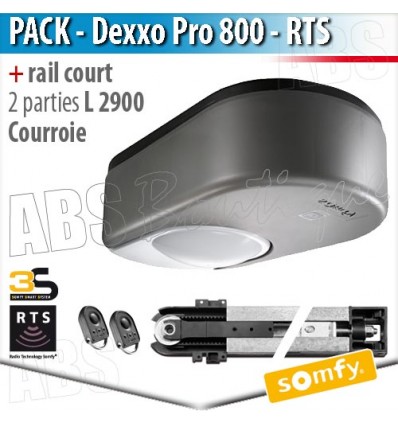

Pack Moteur Somfy - Dexxo Pro 800 RTS + Rail 2900 courroie 2 parties

Moteur porte de garage DEXXO Pro 800 RTS - Pack Courroie
Somfy référence 1216280
Pack moteur pour motorisation de portes de garage

+ Rail de guidage L 2900 à courroie en deux parties
+ Télécommande Keygo RTS 433 MHz

Composition du Pack Courroie DEXXO Pro 800 RTS - Somfy

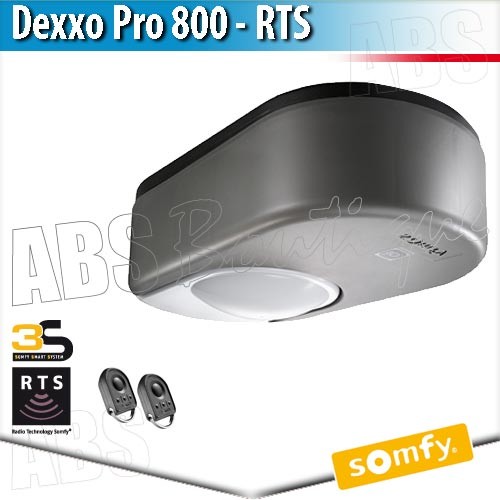

• 1 tête moteur DEXXO Pro 800 RTS (réf 12166269)

• 2 télécommandes Keygo RTS (4 canaux) (réf 1841064)
• 1 rail moteur 2900 (entraînement par courroie en 2 parties) (réf 9013816)

• Compatible avec : portes basculantes, portes sectionnelles, portes battantes et portes coulissantes

Les motorisations de portes de garage DEXXO Pro 800 RTS avec télécommandes Keygo RTS Somfy sont testées et certifiées, seules ou en combinaison avec les portes de garage Hörmann, mais également avec de nombreuses autres portes de fabricants différents, selon les exigences et dispositions de sécurité strictes de la norme européenne EN 13241-1.

Compatible avec la plus grande majorité des portes de garage, la motorisation DEXXO Pro 800 RTS ou IO Somfy est sûre et efficace. La détection d'obstacles empêche la fermeture de la porte de garage : la motorisation DEXXO Pro 800 RTS Somfy s'arrête immédiatement, puis remonte d’environ 30 cm et donne ainsi suffisamment de place pour dégager l’obstacle. En option, un jeu de cellules photoélectriques additionnel, installé parallèlement au sol, permet d’améliorer encore cette sécurité.

Sa rapidité d'ouverture (21 cm/s) en fait l'un des moteurs les plus rapides du marché actuel. Constitué d'une tête de moteur DEXXO PRO 800 RTS avec électronique intégrée, et fourni avec deux télécommandes KEYGO 4 RTS (4 canaux sans support mural) en 433 MHz (Réf : 1841064), un bras de liaison chariot-porte, une chape de fixation linteau, une butée haute pour le rail, la visserie complète et les pièces d’installation, et sa notice d'installation et d'utilisation.

Récepteur radio intégré pour un éclairage supplémentaire jusqu’à 500 W, programmation simple par auto-apprentissage en 90 secondes, éclairage interne au DEXXO PRO, ampoule de 40 W, possibilité d’intégrer une batterie de secours permettant le fonctionnement en cas de panne électrique, compatible avec la gamme Telis avec fonctions montée/stop/descente de type volet roulant, possibilité d'orienter la tête moteur du DEXXO Pro 800 RTS à 90°, idéal en cas de profondeur restreinte.

Montage avec rails de différentes longueurs : soit à courroie, soit à chaîne ou chaîne haute performance.

Domaine d'application :

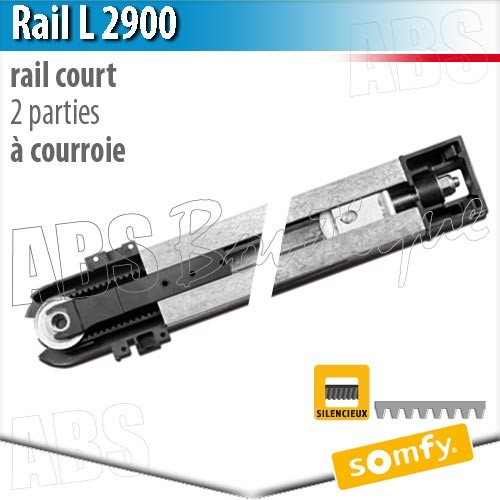

Rail de guidage Somfy L 2900 en deux parties à courroie
Motorisations de porte de garage Somfy

Le rail moteur L 2900 à courroie est un rail de guidage autoportant en acier avec entraînement par courroie, chariot de guidage et tension de la courroie automatique, deux éléments, nécessaire de montage avec tête moteur Dexxo.

• Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2250 mm de hauteur
• Portes sectionnelles à ferrure L ou Z (ressorts de torsion a l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2125 mm de hauteur
• Portes Berry basculantes débordantes jusqu'à 2500 mm de hauteur

Fonctions de la motorisation pour portes de garage Dexxo Pro 800 RTS Somfy
Pack Courroie : moteur DEXXO Pro 800 RTS + Rail de guidage à courroie L 2900

Phases d’amorti lors des démarrages et en fermeture, arrêt sur obstacle, limitation du temps de marche, fin de course électronique, économiseur d’énergie intégré, déclenchement rapide de l'intérieur, branchement pour contacteurs à boutons, contact à clé et digicode, amorti en fermeture et en ouverture avec arrêt automatique, fonction reset avec retour à la programmation d'usine, signalisation des défauts de fonctionnement, ouverture partielle programmable, éclairage temporisé intégré 3 min (programmable).

Fonctions du rail de guidage Somfy L 2900 à courroie
Rail d'entrainement moteur de portes de garage

Le rail de guidage L 2900 à courroie en deux parties permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.

Caractéristiques techniques DEXXO Pro 800 RTS - Somfy
Motorisation pour portes de garage - Fréquence 433 MHz

• Alimentation : 230 V – 50/60 Hz
• Alimentation moteur : 24 V DC
• Consommation max. en marche : 600 W
• Force de traction / Effort de pointe : 80 kg / 800 N
• Force de traction / Effort d'arrachement : 650 N
• Hauteur linteau mini : 3,5 cm
• Longueur hors tout avec rail de 2.9 m : 3295 mm (3153 mm si montage à tête à 90°)
• Course utile : 2555 mm avec rail de 2900 mm
• Longueur hors tout avec rail de 3,5 m : 3895 mm (3753 mm si montage à tête à 90°)
• Course utile : 3155 mm avec rail de 3500 mm
• Poids : tête de moteur seul : 6,8 kg – rail : de 5.6 à 10 kg
• Vitesse d’ouverture : 18 cm / sec. Maxi (2 m en 11 sec.)
• Nombre de canaux mémorisables : 32
• Nombre de cycles maxi recommandés par jour : 20  avec rail standard ou 50 avec rail haute performance
• Fréquence télécommande RTS : 433 MHz
• Éclairage intégré : 24 V / 21 W / douille BA15s
• Éclairage déporté : 230 V / 500 W maxi classe 2
• Isolation électrique : Classe 2 : double isolation
• Testé pour : 36 500 cycles avec le rail standard 90 000 cycles avec le rail haute performance
• Basculante  ≤ 3,15 m de haut et jusqu’à 3 m de long
• Sectionnelle  ≤ 3 m de haut et jusqu’à 3 m de long

La technologie sans fil RTS Somfy
Cette technologie est idéale pour compléter une installation existante en RTS. Le système radio RTS de chez Somfy est le protocole radio historique de la marque : plus de 10 millions d’équipements installés. RTS® est une technologie de communication radio sans fil, unidirectionnelle, sans retour d'informations contrairement à la fréquence io-homecontrol®.

Caractéristiques techniques des rails moteur Somfy

• Longueur hors tout avec rail de 2,9 m : 3295 mm (3153 mm si montage à tête à 90°)
• Course utile : 2555 mm avec rail de 2900 mm
• Longueur hors tout avec rail de 3,5 m : 3895 mm (3753 mm si montage à tête à 90°)
• Course utile : 3155 mm avec rail de 3500 mm
• Longueur hors tout avec rail de 4,5 m : 4895 mm (4753 mm si montage à tête à 90°)
• Course utile : 4155 mm avec rail de 4500 mm

Méthode de calcul pour la détermination des longueurs de rails :

• Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580

• Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830

• Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
