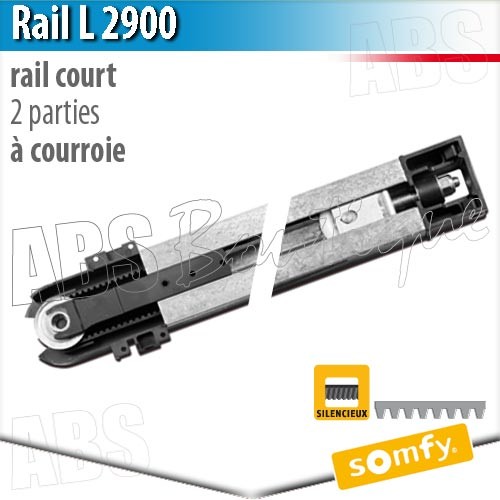

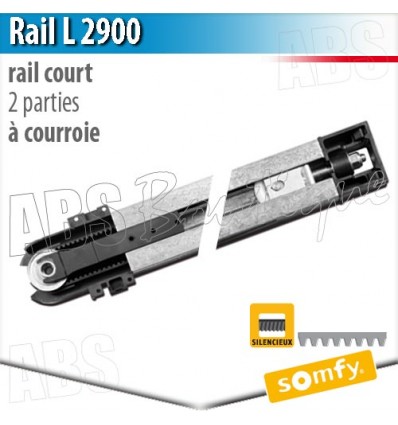

Rail moteur Somfy - L 2900 - courroie - 2 parties

Rail de guidage L 2900 en 2 parties pour moteurs de portes de garage
Somfy référence 9013816
Motorisations Somfy Dexxo Pro 800 et Dexxo Pro 1000

Caractéristiques générales du rail moteur L 2900 à courroie

Le rail de transmission moteur L 2900 à courroie Somfy est un rail de guidage en acier avec entraînement par courroie, chariot de guidage et tension de la courroie automatique, un élément entièrement monté, nécessaire de montage livré avec tête moteur Dexxo.

Motorisations SOMFY :

• Dexxo Pro 800, Dexxo Pro 1000

• Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2250 mm de hauteur
• Portes sectionnelles à ferrure L ou Z (ressorts de torsion à l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2125 mm de hauteur
• Portes Berry basculante débordante jusqu'à 2500 mm de hauteur.

Fonction du rail de guidage Somfy L 2900 à courroie en deux parties
Rail pour moteurs de portes de garage Somfy

Le rail de guidage L 2900 à courroie en deux parties de Somfy permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.

Domaine d'application rail moteur L 2900, L 3500 et L 4500

Positionnement rail moteur Somfy

Caractéristiques techniques des rails moteur Somfy

• Longueur hors tout avec rail de 2,9 m : 3295 mm (3153 mm si montage à tête moteur à 90°)
• Course utile : 2555 mm avec rail de 2900 mm
• Longueur hors tout avec rail de 3,5 m : 3895 mm (3753 mm si montage à tête moteur à 90°)
• Course utile : 3155 mm avec rail de 3500 mm
• Longueur hors tout avec rail de 4,5 m : 4895 mm (4753 mm si montage à tête moteur à 90°)
• Course utile : 4155 mm avec rail de 4500 mm




Attention : Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure (emplacement où se situent les ressorts de compensation de votre porte de garage).

Méthode de calcul pour la détermination des longueurs de rails.

• Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580

• Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830

• Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
