- Conçu pour un usage standard, jusqu'à 20 cycles par jour.
- Permet la transmission du mouvement de l'opérateur à la porte de garage. Compatible avec les motorisations pour portes de garage Somfy de la gamme Dexxo Pro 800 et Dexxo 1000.
- Transmission par chaîne, rail en acier testé pour 36 500 cycles. Choisir la longueur du rail moteur en fonction de la hauteur et type de ferrure de votre porte de garage.
- Longueur du rail : 3,500 mètres
- Course de levage : 3,155 mètres

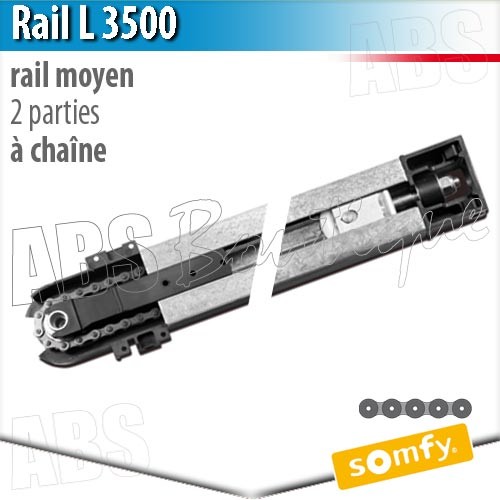

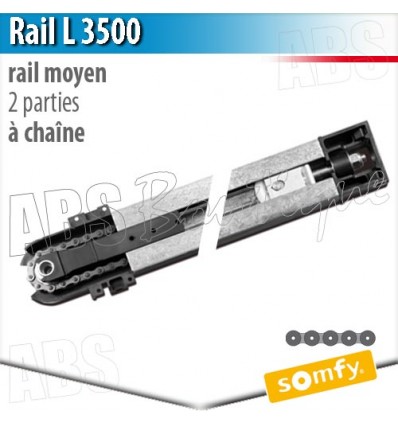

Rail de guidage L 3500 en 2 parties pour moteurs de portes de garage
Somfy référence 9013814
Motorisations Somfy Dexxo Pro 800 et Dexxo Pro 1000
Caractéristiques générales du rail moteur L 3500 à chaîne
Le rail moteur L&nbp;3500 à chaîne en tout point identique au rail L 2900 Somfy mais permettant d'avoir un course de levage plus importante. Rail de guidage en acier avec entrainement par chaîne, chariot de guidage et tension de chaîne automatique, deux éléments pré-monté, attention nécessaire de montage livré avec tête moteur Dexxo.
- Dexxo Pro 800, Dexxo Pro 1000
- Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2500 mm de hauteur
- Portes sectionnelles à ferrure L ou Z (ressorts de torsion à l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2375 mm de hauteur
- Portes Berry basculante débordante jusqu'à 2750 mm de hauteur.
Fonction du rail de guidage Somfy L 3500 à chaîne
Rail pour moteurs de portes de garage Somfy
Le rail de transmission moteur Somfy L 3500 à chaîne en deux parties de Somfy permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.
Domaine d'application rail moteur L 2900, L 3500 et L 4500
Positionnement rail moteur Somfy
Caractéristiques techniques des rails moteur Somfy
- Longueur hors tout avec rail de 2.9 m : 3295 mm (3153 mm si montage à tête moteur à 90°)
- Course utile : 2555 mm avec rail de 2900 mm
- Longueur hors tout avec rail de 3,5 m : 3895 mm (3753 mm si montage à tête moteur à 90°)
- Course utile : 3155 mm avec rail de 3500 mm
- Longueur hors tout avec rail de 4,5 m : 4895 mm (4753 mm si montage à tête moteur à 90°)
- Course utile : 4155 mm avec rail de 4500 mm
Attention : Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure (emplacement où se situent les ressorts de compensation de votre porte de garage).
Méthode de calcul pour la détermination des longueurs de rails.
- Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580
- Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830
- Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
