Pack Moteur Somfy - Dexxo Smart 800 io + Rail 2900 chaîne 2 parties

Moteur porte de garage DEXXO Smart 800 io - Pack Chaîne
Somfy référence 1240479 (1216540 + 9013812)
Pack moteur pour motorisation de portes de garage

+ Rail de guidage L 2900 à chaîne en deux parties
+ Télécommandes Keygo IO en 868 MHz

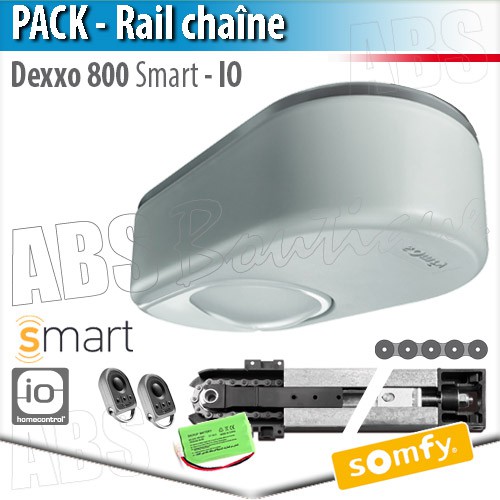

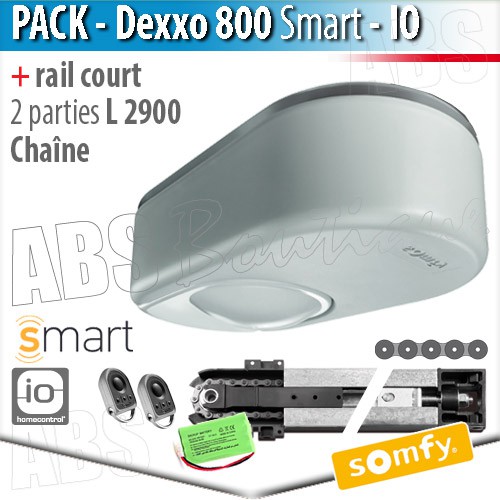

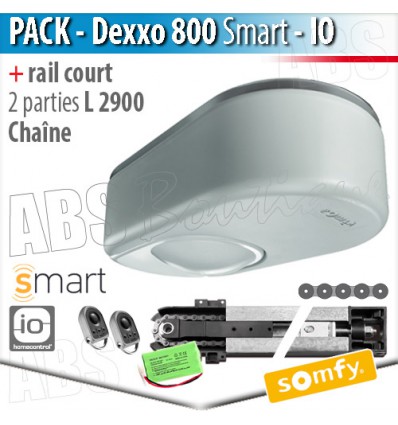

Composition du Pack Chaîne DEXXO Smart 800 io - Somfy

• 1 tête moteur DEXXO Smart 800 io (réf 1216540)

• 2 Keygo IO (4 canaux) (réf 1841134)
• 1 batterie (réf 9001001)
• 1 rail moteur 2900 (entraînement par chaîne en 2 parties) (réf 9013812)
• 1 ampoule 230V/40W
• 1 câble d'alimentation avec prise
• 1 bras liaison chariot moteur et porte
• 1 chape fixation linteau
• 1 butée haute pour rail
• Pattes de fixation pour montage
• 1 notice utilisation et installation

• Compatible avec : portes basculantes, portes sectionnelles, portes battantes et portes coulissantes

Les motorisations de porte de garage DEXXO Smart 800 io et télécommande Keygo 4 io SOMFY ont été testées et certifiées par les plus grands fabricants de portes de garage. Elles répondent aux exigences de la norme en vigueur EN 13241-1.

Compatible avec la plus grande majorité des portes de garage (sauf les portes basculantes non débordantes), la motorisation DEXXO Smart 800 ou 1000 IO SOMFY sont d'une efficacité à toutes épreuves : arrêt sur obstacle empêchant ainsi la fermeture de la porte de garage, la motorisation DEXXO Smart 800 io Somfy s'arrête immédiatement, puis remonte d’environ 30 cm permettant ainsi de libérer l’obstacle. Un jeu de cellules photoélectriques, installée parallèlement au sol, permet d’améliorer encore cette sécurité.

Sa rapidité d'ouverture en 21 cm/s, en fait l'un des moteurs le plus rapide du marché actuel. Constitué d'une tête de moteur DEXXO Smart 800 io avec électronique intégrée, le pack est composé de deux télécommandes KEYGO 4 io (4 canaux sans support mural) en 868 MHz (Réf : 1841134), d'un bras de liaison chariot porte, d'une chape de fixation linteau, d'une butée haute pour le rail, visserie et pièce d’installation, patte de fixation, et notice installation et d'utilisation.

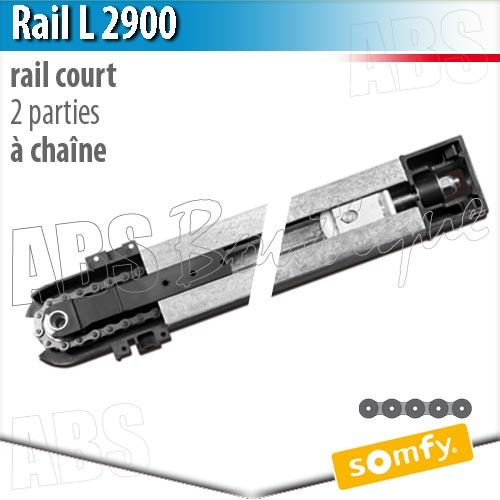

Le rail moteur L 2900 à chaîne est un rail de guidage autoportant en acier avec entraînement par chaîne, chariot de guidage et tension de la courroie automatique, deux éléments, nécessaire de montage avec tête moteur Dexxo.

• Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2 250 mm de hauteur
• Portes sectionnelles à ferrure L ou Z (ressorts de torsion a l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2 125 mm de hauteur
• Portes Berry basculantes débordantes jusqu'à 2 500 mm de hauteur.

Fonctions de la motorisation pour portes de garage Dexxo Smart 800 io Somfy
Pack Chaîne : moteur DEXXO Smart 800 io + Rail de guidage à chaîne L 2900

Amorti en fermeture et en ouverture avec arrêt automatique sur obstacle. Réglage du temps de marche, et des fins de course électronique, économiseur d’énergie, déclenchement rapide de l’intérieur, branchement pour contacteurs à boutons, contact à clé et digicode, fonction remise à zéro avec retour à la programmation d'usine. Affichage des pannes, ouverture partielle possible, éclairage temporisé intégré 3 min réglable.

Fonctions du rail de guidage Somfy L 2900 à chaîne
Rail d'entraînement moteur de portes de garage

Le rail de guidage L 2900 à chaîne en deux parties permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.

Caractéristiques techniques DEXXO Smart 800 io - Somfy
Motorisation pour portes de garage - Fréquence 868 MHz

• Alimentation : 230 V – 50/60 Hz
• Alimentation moteur : 24 V DC
• Consommation max. en marche : 600 W
• Force de traction / Effort de pointe : 80 kg / 1 000 N
• Force de traction / Effort d'arrachement : 800 N
• Hauteur linteau mini : 3.5 cm
• Longueur hors tout avec rail de 2.9 m : 3 295 mm (3 153 mm si montage à tête à 90°)
• Course utile : 2 555 mm avec rail de 2 900 mm
• Longueur hors tout avec rail de 3,5 m : 3 895 mm (3 753 mm si montage à tête à 90°)
• Course utile : 3 155 mm avec rail de 3 500 mm
• Poids : tête de moteur seul : 6.8 kg – rail : de 5.6 à 10 kg
• Vitesse d’ouverture : 21 cm / sec. Maxi (2 m en 11 sec.)
• Nombre de canaux mémorisables : 32
• Nombre de cycles maxi recommandés par jour : 20  avec rail standard ou 50 avec rail haute performance
• Fréquence télécommande IO : 868.25 / 868.95 / 868.85 MHz
• Éclairage intégré : 230 V / 40 W / douille E14
• Éclairage déporté : 230 V / 500 W maxi classe 2
• Isolation électrique : Classe 2 : double isolation
• Testé pour : 36 500 cycles avec le rail standard 90 000 cycles avec le rail haute performance

• Basculante  ≤ 3,15 m de haut et jusqu’à 3 m de long
• Sectionnelle  ≤ 3 m de haut et jusqu’à 3 m de long

Le protocole io-homecontrol® est une technologie innovante pour connecter votre maison : technologie de communication radio sans fil, bidirectionnelle, intégrée dans une large gamme d'équipements de la maison proposés par des marques partenaires, spécialistes de l'habitat. La domotique io-homecontrol® vous apporte confort, sécurité et économies d'énergie au quotidien en rendant encore plus efficaces et performants les équipements automatisés ou motorisés de votre maison : fenêtres de toit, volets roulants, protections solaires intérieures et extérieures, portails, portes de garage, portes d'entrée, alarmes, éclairage, systèmes de chauffage, de rafraîchissement et de ventilation... La fréquence io-homecontrol® rend ces équipements totalement compatibles, fiables et sécurisés.

Caractéristiques techniques des rails moteur Somfy

• Longueur hors tout avec rail de 2.9 m : 3 295 mm (3 153 mm si montage à tête à 90°)
• Course utile : 2 555 mm avec rail de 2900 mm
• Longueur hors tout avec rail de 3,5 m : 3 895 mm (3 753 mm si montage à tête à 90°)
• Course utile : 3 155 mm avec rail de 3500 mm
• Longueur hors tout avec rail de 4,5 m : 4895 mm (4753 mm si montage à tête à 90°)
• Course utile : 4 155 mm avec rail de 4 500 mm

Méthode de calcul pour la détermination des longueurs de rails :

• Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580

• Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830

• Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
