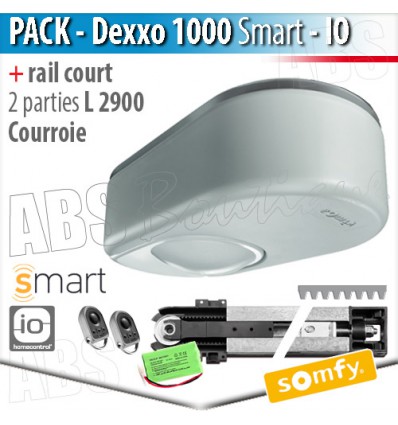

Moteur porte de garage DEXXO Smart 1000 io - Pack Courroie
Somfy référence 1241600 (1241569 + 9013816)
Pack moteur pour motorisation de portes de garage
+ Rail de guidage L 2900 à courroie en deux parties
+ Télécommandes Keygo IO en 868 MHz
Composition du Pack courroie DEXXO Smart 1000 io - Somfy
- 1 tête moteur DEXXO Smart 1000 io (réf 1241599)
- 2 Keygo IO (4 canaux) (réf 1841134)
- 1 batterie (réf 9001001)
- 1 rail moteur 2900 (entraînement par courroie en 2 parties) (réf 9013816)
- 1 ampoule 230V/40W
- 1 câble d'alimentation avec prise
- 1 bras liaison chariot moteur et porte
- 1 chape fixation linteau
- 1 butée haute pour rail
- Pattes de fixation pour montage
- 1 notice utilisation et installation

- Compatible avec : portes basculantes, portes sectionnelles, portes battantes et portes coulissantes




Les motorisations de porte de garage DEXXO Smart 1000 io et télécommande Keygo 4 io SOMFY répondent parfaitement et strictement à la norme européenne 13241-1. Les portes de garage des plus grandes marques ont été testées et approuvées avec le DEXXO Pro 1000 io.
La motorisation DEXXO Smart 1000 ou 800 IO SOMFY peuvent être installées sur une très grande majorité de portes de garage. Sûre et efficace, la détection d'obstacle empêche la fermeture de la porte de garage, la motorisation
Dexxo Smart 1000 io Somfy s'arrête immédiatement, puis remonte d’environ 30 cm et donne ainsi suffisamment de place pour dégager l’obstacle. En option, un jeu de cellules photoélectriques, installé parallèlement à 80 cm du sol, permet d’améliorer encore cette sécurité
.


Son ouverture rapide en fait l'un des moteurs le plus rapide du marché actuel. Constitué, d'une tête de moteur DEXXO smart 1000 io avec électronique intégrée, d'une télécommande KEYGO 4 io (4 canaux sans support mural) en 868 MHz (Réf : 1841134), d'un bras de liaison chariot porte, d'une chape de fixation linteau, d'une butée haute pour le rail, visserie et pièce d’installation, patte de fixation, et notice installation et d'utilisation.
Possibilité d’ajouter une batterie de secours permettant le fonctionnement du DEXXO Smart 1000 en cas de panne d’électricité. L’orientation de la tête moteur à 90° permet d’équiper les garage avec peu de profondeur. Récepteur radio intégré pour un éclairage supplémentaire jusqu'à 500 W. Le pack moteur est livré avec un rail avec entraînement par courroie, ou chaine haute performance, le choix de sa taille se fera en fonction des dimensions de la porte de garage.
Domaine d'application :

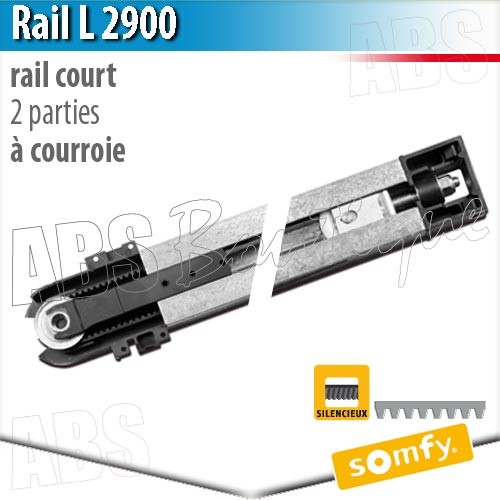

Rail de guidage Somfy L 2900 en deux parties à courroie
Motorisations de porte de garage Somfy
Le rail moteur L 2900 à courroie est un rail de guidage autoportant en acier avec entraînement par courroie, chariot de guidage et tension de la courroie automatique, deux éléments, nécessaire de montage avec tête moteur Dexxo.
- Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2250 mm de hauteur
- Portes sectionnelles à ferrure L ou Z (ressorts de torsion a l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2125 mm de hauteur
- Portes Berry basculantes débordantes jusqu'à 2500 mm de hauteur.
Fonctions de la motorisation pour portes de garage Dexxo Smart 1000 io Somfy

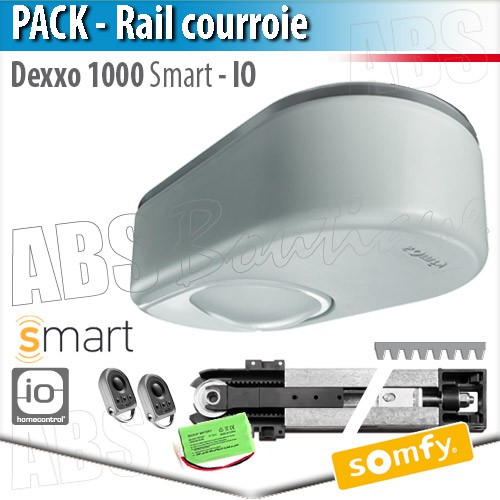

Pack Courroie : moteur DEXXO Smart 1000 io + Rail de guidage à courroie L 2900
Démarrages et arrêts progressifs, arrêt sur obstacle, limitation du temps de marche, fin de course électronique, économiseur d’énergie, déclenchement rapide de l’intérieur, branchement pour contacteurs à boutons, contact à clé et digicode, amorti en fermeture et en ouverture avec arrêt automatique, fonction reset avec retour à la programmation d'usine, signalisation des défauts de fonctionnement, ouverture partielle programmable, éclairage temporisé intégré 3 min (programmable).
Fonctions du rail de guidage Somfy L 2900 à courroie
Rail d'entrainement moteur de portes de garage
Le rail de guidage L 2900 à courroie en deux parties permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.
Caractéristiques techniques DEXXO Smart 1000 io - Somfy
Motorisation pour portes de garage - Fréquence 868 MHz
- Alimentation : 230 V – 50/60 Hz
- Alimentation moteur : 24 V DC
- Consommation max. en marche : 600 W
- Force de traction / Effort de pointe : 80 kg / 1000 N
- Force de traction / Effort d'arrachement : 800 N
- Hauteur linteau mini : 3.5 cm
- Longueur hors tout avec rail de 2.9 m : 3295 mm (3153 mm si montage à tête à 90°)
- Course utile : 2555 mm avec rail de 2900 mm
- Longueur hors tout avec rail de 3,5 m : 3895 mm (3753 mm si montage à tête à 90°)
- Course utile : 3155 mm avec rail de 3500 mm
- Poids : tête de moteur seul : 6.8 kg – rail : de 5.6 à 10 kg
- Vitesse d’ouverture : 21 cm / sec. Maxi (2 m en 11 sec.)
- Nombre de canaux mémorisables : 32
- Nombre de cycles maxi recommandés par jour : 20 avec rail standard ou 50 avec rail haute performance
- Fréquence télécommande IO : 868.25 / 868.95 / 868.85 MHz
- Éclairage intégré : 230 V / 40 W / douille E14
- Éclairage déporté : 230 V / 500 W maxi classe 2
- Isolation électrique : Classe 2 - double isolation
- Testé pour : 36 500 cycles avec le rail standard 90 000 cycles avec le rail haute performance
- Basculante ≤ 3,15 m de haut et jusqu'à 3 m de long
- Sectionnelle ≤ 3 m de haut et jusqu'à 3 m de long
Une technologie innovante pour connecter votre maison : io-homecontrol® est une technologie de communication radio sans fil, bidirectionnelle, intégrée dans une large gamme d'équipements de la maison proposés par des marques partenaires, spécialistes de l'habitat. Cette nouvelle technologie vous apporte confort, sécurité et économies d'énergie au quotidien en rendant encore plus efficaces et performants les équipements automatisés ou motorisés de votre maison : fenêtres de toit, volets roulants, protections solaires intérieures et extérieures, portails, portes de garage, portes d'entrée, alarmes, éclairage, systèmes de chauffage, de rafraîchissement et de ventilation... La fréquence io-homecontrol® rend ces équipements totalement compatibles, fiables et sécurisés.
Caractéristiques techniques des rails moteur Somfy
- Longueur hors tout avec rail de 2.9 m : 3295 mm (3153 mm si montage à tête à 90°)
- Course utile : 2555 mm avec rail de 2900 mm
- Longueur hors tout avec rail de 3,5 m : 3895 mm (3753 mm si montage à tête à 90°)
- Course utile : 3155 mm avec rail de 3500 mm
- Longueur hors tout avec rail de 4,5 m : 4895 mm (4753 mm si montage à tête à 90°)
- Course utile : 4155 mm avec rail de 4500 mm
Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure (emplacement où se situent les ressorts de compensation de votre porte de garage).
Méthode de calcul pour la détermination des longueurs de rails :
- Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580
- Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830
- Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
