Rail d'entraînement moteur Marantec - SZ 11 SL-1 - courroie - 1 partie Expand

Rail moteur Marantec - SZ 11 08-1P - courroie - monobloc

Marantec Marantec

177207 - SZ 11 - Monobloc

Nouveau

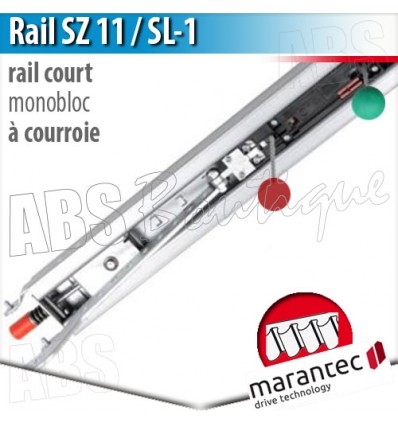

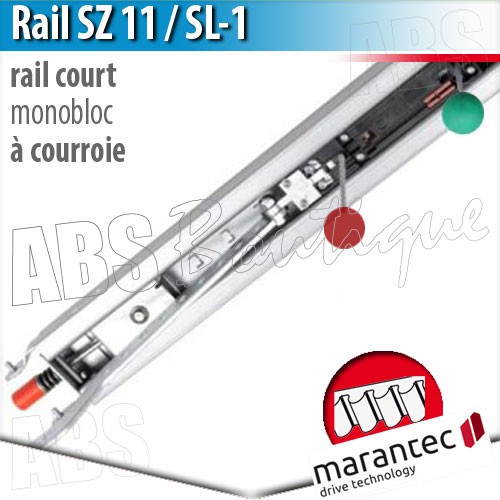

Rail moteur à courroie SZ 11 (1 partie) Marantec pour motorisation de portes de garage.

  • Accessoire nécessaire pour la transmission du mouvement de l'opérateur à la porte.
  • Pour les opérateurs de la gamme Comfort 260, 270, 280, 360, 370, 380.
  • Rail d'entraînement auto-porteur en acier avec entrainement par courroie.
  • Le choix du rail moteur se fait en fonction de la hauteur et du type de ferrure de la porte de garage.
  • Longueur du rail 3 080 mm ; course de levage 2 475 mm.

Plus de détails

142,56 €

TTC

Rail de guidage SZ 11 en 1 partie pour moteurs de portes de garage
Marantec référence 177207
Motorisations Marantec Comfort série 200 et 300


Caractéristiques générales du rail moteur SZ 11 à courroie

Le rail de transmission moteur SZ 11 à courroie Marantec est un rail de guidage en acier avec entraînement par courroie, chariot de guidage et tension de la courroie automatique, un élément entièrement monté, nécessaire de montage livré avec tête moteur Marantec.


Motorisations MARANTEC :

  • Comfort 260, Comfort 270 et 280, Comfort 360, Comfort 370 et 380 ainsi que le Comfort 260 accu


Porte de garage basculantesPorte de garage sectionnellePorte de garage battantePorte de garage coulissante

  • Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2 250 mm de hauteur
  • Portes sectionnelles à ferrure L ou Z (ressorts de torsion à l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2 125 mm de hauteur
  • Portes Berry basculantes débordantes jusqu'à 2 500 mm de hauteur.

Fonction du rail de guidage Marantec SZ 11 à courroie en une partie
Rail pour moteurs de portes de garage Marantec

Le rail de guidage SZ 11 à courroie en une partie de Marantec permet de fournir au moteur de votre porte de garage le mouvement de translation pour lever cette dernière.



Domaine d'application rail moteur Marantec

Domaine d'application rail moteur Marantec



Positionnement rail moteur Marantec

Positionnement rails moteurs Marantec SZ et SK



Caractéristiques techniques des rails moteur Marantec

  • longueur hors tout du rail de guidage : 3 080 mm
  • longueur du rail de guidage + moteur : 3 286 mm
  • course de levage du rail moteur : 2 475 mm
  • longueur du rail emballé : 3140 mm


Attention : Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure
(emplacement où se situent les ressorts de compensation de votre porte de garage).


Méthode de calcul pour la détermination des longueurs de rails

  • Longueur hors tout du rail pour une porte basculante débordante : hauteur de porte + 580
  • Longueur hors tout du rail pour une porte sectionnelle FN : hauteur de porte + 830
  • Longueur hors tout du rail pour une porte sectionnelle FL : hauteur de porte + 995
