Pack Moteur Hörmann - ProMatic série 4 + Rail FS2 K

Moteur pour portes de garage ProMatic série 4 Hörmann
Références 4510295 + 435570
Pack moteur pour motorisation de portes de garage
+ rail FS2-K en 2 parties

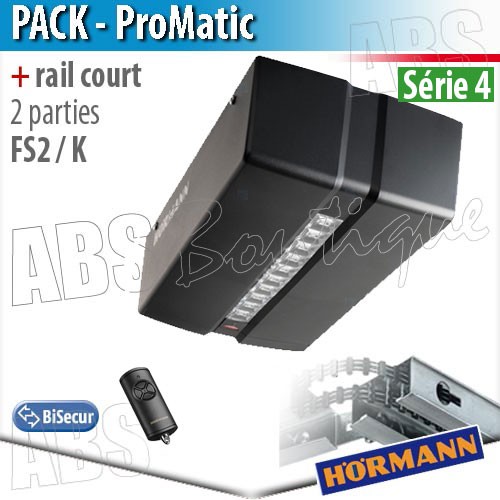

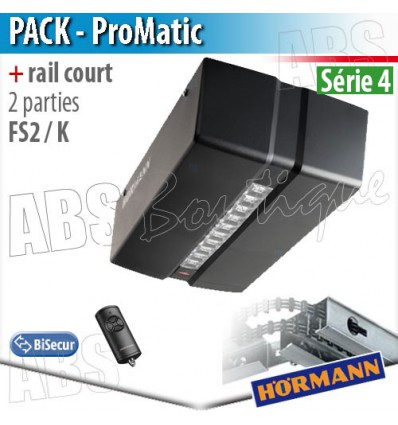

Composition du Pack moteur ProMatic + rail FS2 K

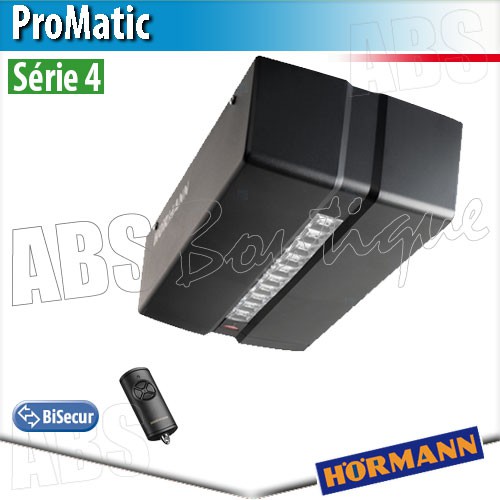

• 1 tête moteur ProMatic série 4 BiSecur (réf 4510295)

• 1 rail moteur FS2 K (rail à courroie en 2 parties) (réf 435570)

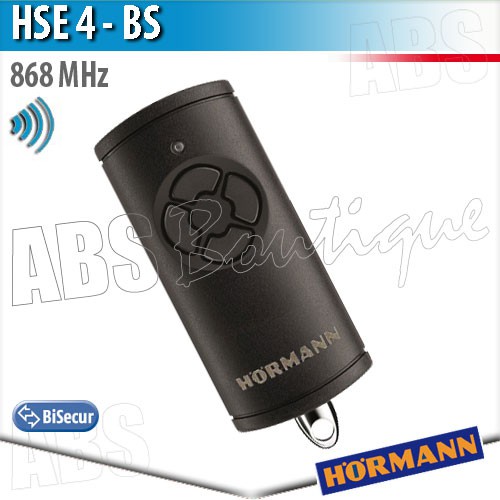

• 1 télécommande en 868 MHz HSE 4 BS (4 canaux) (réf 4511736)

• Compatible avec : portes basculantes, portes sectionnelles, portes battantes et portes coulissantes

Informations générales :

Les moteurs ProMatic série 4 BiSecur Hörmann sont testés et certifiées selon les exigences et dispositions de sécurité strictes de la norme européenne 13241-1, seul ou en combinaison avec les portes de garage Hörmann, mais également avec de nombreuses autres portes de fabricants différents.

Le verrouillage de porte breveté fonctionne de façon mécanique, même en cas de panne de courant vous pouvez donc retirer sans crainte la fiche secteur, par exemple pendant les vacances. Au cas où un obstacle empêcherait la fermeture de la porte de garage, la motorisation ProMatic série 4 BiSecur Hörmann s'arrête immédiatement, puis remonte d’environ 30 cm et donne ainsi suffisamment de place pour dégager l’obstacle.
Lors de la fermeture de la porte de garage, la motorisation ProMatic série 4 BiSecur Hörmann permet au verrouillage de s’enclencher automatiquement dans la butée du rail d’entraînement. Cela constitue une protection efficace contre le relevage de la porte.

La motorisation pour portes de garage ProMatic série 4 BiSecur Hörmann est constituée d'une tête d'opérateur, d'un émetteur HSE 4 BS (4 canaux) en 868 MHz (Réf : 4511736) et d'un kit de montage universel pour porte basculantes et sectionnelles.

Motorisation données pour 12 cycles de porte maximum (Ouverture / Fermeture) par jour ou 6 places de stationnement.

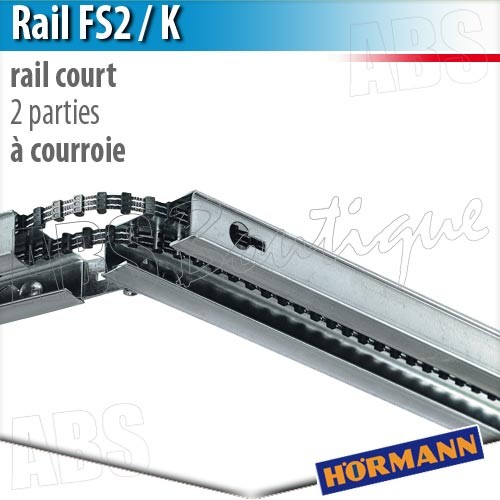

Rail de guidage FS2 ou K en deux parties
Motorisation de porte de garage Hörmann

Rail de guidage autoportant en acier avec courroie dentée en polyester et polyamide, chariot de guidage et tension de courroie automatique, deux éléments, nécessaire de montage.

• Portes Berry basculantes débordantes jusqu'à 2500 mm de hauteur
• Portes sectionnelles à ferrure N (ressorts de torsion situés à l'avant) jusqu'à 2250 mm de hauteur
• Portes sectionnelles à ferrure L ou Z (ressorts de torsion à l'arrière ou ressorts de traction situés dans les montants) jusqu'à 2125 mm de hauteur

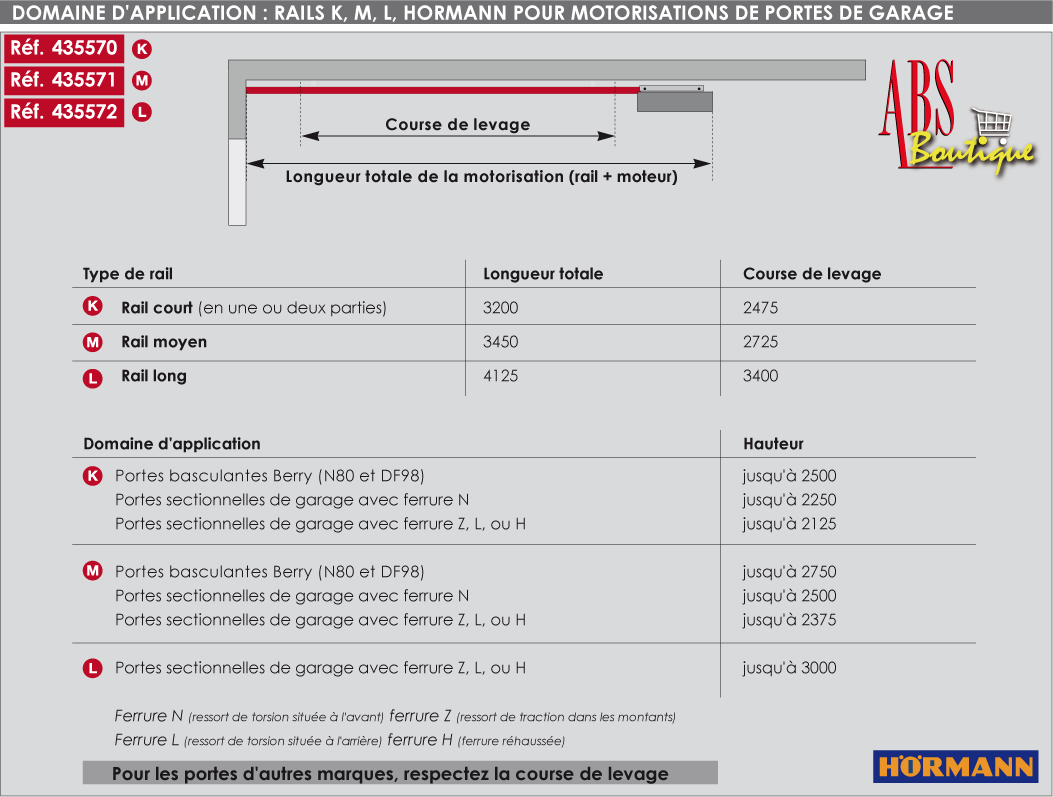

Domaine d'application rail moteur K, M, L

Fonctions de la motorisation pour portes de garage ProMatic série 4 BiSecur Hörmann

Amorti en fermeture et en ouverture avec arrêt automatique, sécurité anti-effraction, arrêt sur obstacle, fin de course électronique, économiseur d’énergie intégré, déclenchement rapide de l’intérieur, branchement pour contacteurs à boutons, contact à clé, fonction reset avec retour à la programmation d'usine, signalisation des défauts de fonctionnement, éclairage temporisé intégré (programmable).

Fonctions du rail de guidage FS2 ou K
Moteurs de portes de garage

Rail de guidage ultra plat, seulement 30 mm de hauteur, les motorisations s’adaptent à toutes les portes de garage courantes et sont par conséquent idéales en tant qu’équipement ultérieur. Débrayage de secours intérieur, système permettant une ouverture confortable de votre porte de garage depuis l’intérieur en cas de panne de courant. Le rail de guidage permet de fournir le mouvement de translation pour relever la porte de garage.

Positionnement rail moteur Hörmann

Caractéristiques techniques de la motorisation pour portes de garage Hörmann ProMatic série 4
Fréquence 868 MHz BiSecur

• tension secteur de 230 à 240 V CA,
• Motoréducteur 24 V,
• tension alternative 0,2 kW,
• force de traction et de poussée 600 N,
• effort de pointe 750 N,
• vitesse d’ouverture env. 14 cm/s
• Largeur de porte : jusqu‘à 5000 mm
• Pour maximum 12 cycles de porte (ouverture / fermeture) par jour ou 6 aires de stationnement.

BiSecur : système de codage de la fréquence d'émission des émetteurs de la gamme Hörmann. Commande par microprocesseur, apprentissage automatique de l’automatisme d’arrêt et des positions finales, démarrage et arrêt progressifs réglables, fermeture automatique réglable, lampe de motorisation et ouverture partielle réglables, fermeture automatique réglable, temps d’ouverture après activation de 10 à 180 secondes, commande par impulsion.

Caractéristiques techniques du rail moteur Hörmann

• longueur du rail de guidage : 3200 mm avec tête moteur
• course de levage : 2475 mm


Attention : Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure (emplacement où se situent les ressorts de compensation de votre porte de garage).
