Moteur Hörmann - SupraMatic E Série 3 - BiSecur

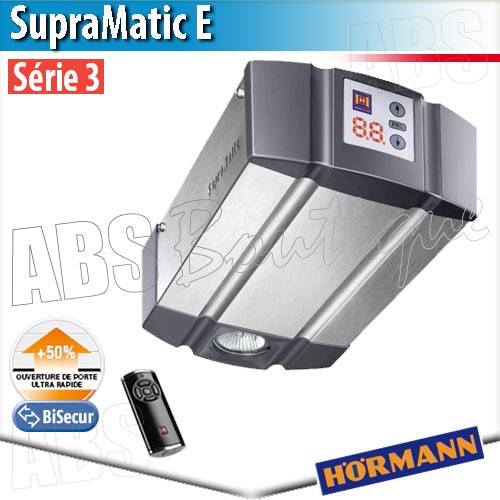

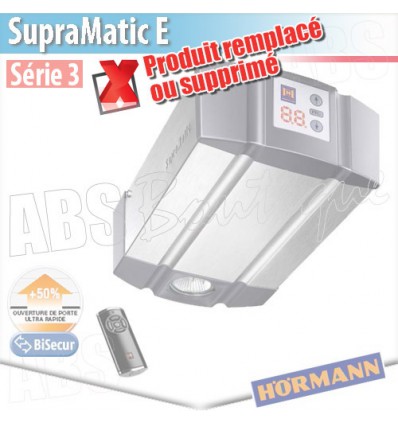

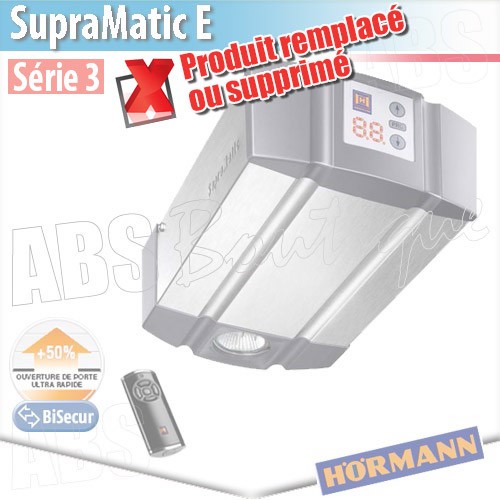

Moteur pour portes de garage SupraMatic E série 3
Hörmann référence 4512103
Motorisation de portes de garage + télécommande HS 5 BS

Composition du moteur SupraMatic E

• 1 tête moteur SUPRAMATIC E série 3 (réf 4512103)

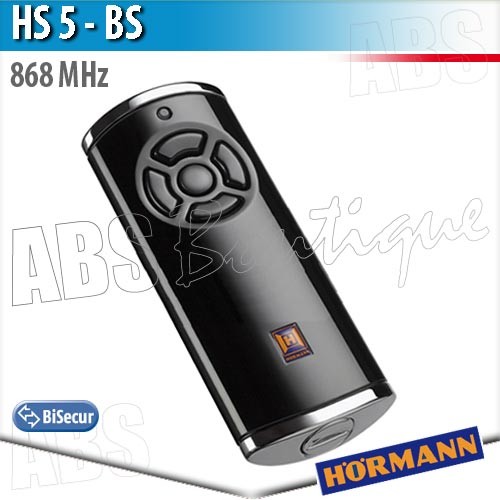

• 1 télécommande en 868 MHz HS 5 BS (4 canaux) (réf 436752)
• rail moteur NON INCLUS

• Compatible avec : portes basculantes, portes sectionnelles, portes battantes et portes coulissantes

Informations générales :

Les motorisations de porte de garage SupraMatic E série 3 BiSecur Hörmann sont testées et certifiées, seules ou en combinaison avec les portes de garage Hörmann, mais également avec de nombreuses autres portes de fabricants différents, selon les exigences et dispositions de sécurité strictes de la norme européenne 13241-1. Cela apporte de la sécurité à votre décision.
Lors de la fermeture de la porte de garage, la motorisation SupraMatic E série 3 BiSecur Hörmann permet au verrouillage de s’enclencher automatiquement dans la butée du rail d’entraînement. Cela constitue une protection efficace contre le relevage de la porte.

Le verrouillage de porte breveté fonctionne de façon mécanique, même en cas de panne de courant. Vous pouvez donc retirer sans crainte la fiche secteur, par exemple pendant les vacances.
Au cas où un obstacle empêcherait la fermeture de la porte de garage, la motorisation SupraMatic E série 3 Hörmann stoppe immédiatement, puis remonte d’environ 30 cm et donne ainsi suffisamment de place pour dégager l’obstacle. En option, un jeu de cellules photoélectriques additionnelles, installées parallèlement au sol, permet d’améliorer encore cette sécurité.

La motorisation pour porte de garage SupraMatic E série 3 BiSecur Hörmann est constituée d'une tête d'opérateur, d'un émetteur HS 5 BS (4 canaux sans support mural) en 868 MHz (Réf : 436752) d'un kit de montage universel pour portes basculantes et sectionnelles et d'un rail moteur en deux parties.
Motorisation donnée pour 25 cycles de porte maximum (Ouverture / Fermeture) par jour ou 12 places de stationnement.

Domaine d'application rail moteur K, M, L

Fonctions de la motorisation pour portes de garage SupraMatic E série 3 Hörmann

Phases d’amorti en fermeture et en ouverture avec arrêt automatique, sécurité anti-effraction, arrêt sur obstacle, limitation du temps de marche, fin de course électronique, économiseur d’énergie intégré, déclenchement rapide de l’intérieur, branchement pour contacteurs à boutons, contact à clé et digicode, fonction reset avec retour à la programmation d'usine, signalisation des défauts de fonctionnement, ouverture partielle programmable, éclairage temporisé intégré 3 min (programmable), signalisation de positions de fin de course, dispositif d'alarme et annonce des défauts.

Positionnement rail moteur Hörmann

Caractéristiques techniques de la motorisation pour portes de garage Hörmann SupraMatic E série 3
Fréquence 868 MHz BiSecur

• Tension secteur : 230 à 240 V CA,
• Motoréducteur : 24 V,
• Tension alternative : 0,2 kW,
• Force de traction et de poussée : 650 N,
• Effort de pointe : 800 N,
• Vitesse d’ouverture : 22 cm/s
• Largeur de porte : jusqu‘à 5500 mm
• Pour maximum 25 cycles de porte (ouverture / fermeture) par jour ou 12 aires de stationnement.

• Notice de montage SupraMatic E série 3 Hörmann

BiSecur : système de codage de la fréquence d'émission des émetteurs de la gamme Hörmann. Commande par microprocesseur, apprentissage automatique de l’automatisme d’arrêt et des positions finales, démarrage et arrêt progressifs réglables, fermeture automatique réglable, affichage à 7 segments, lampe de motorisation et ouverture partielle réglables, fermeture automatique réglable, temps d’ouverture après activation de 10 à 180 secondes, commande par impulsion.


Attention : en article associé le rail d'opérateur (indispensable) K, L ou M. Le choix du rail moteur se fait en fonction de la hauteur de votre porte de garage et du type de ferrure (emplacement où se situent les ressorts de compensation de votre porte de garage).
